揚州唯升電液推桿規格型號主要是由推桿的結構形式、連接方式、額定推、拉力、行程、額定速度和使用角度等六大基本要素組成。(訂貨時請參照型號編制方式認真填寫六大基本要素,或?qū)ο嚓P(guān)
電液推桿規格型號選型說明:
揚州唯升電液推桿規格型號主要是由推桿的結構形式、連接方式、額定推、拉力、行程、額定速度和使用角度等六大基本要素組成。(訂貨時請參照型號編制方式認真填寫六大基本要素,或?qū)ο嚓P(guān)參數進行文字說明。詳見下型號編制方法)

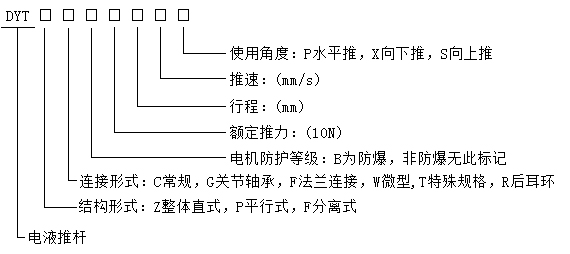

DYT 一 口 一 口 一 口 一 口 一 口 一 口 一 口 |
電液推桿 | 結構形式 | 連接方法 | 推力(Kg) | 行程 | 上限速度(mm/s) | 使用角度 | 備注 |
DYT | Z 直式 | C 常規 |
|
|
| S表示向上 P表示水平 X表示向下 | 詳見選型圖表 |
Z 直式 | G 關節軸承 |
|
|
|
Z 直式 | F 法蘭連接 |
|
|
|
Z 直式 | W 微型 |
|
|
|
Z 直式 | T 特殊 |
|
|
|
P 平行式 | C 常規 |
|
|
|
P 平行式 | F 法蘭連接 |
|
|
|
P 平行式 | R 后耳環 |
|
|
|
P 平行式 | T 特殊 |
|
|
|
注:關于使用角度的界定
1、電液推桿伸出方向和水平夾角在±15°內選P;
2、電液推桿向上伸出方向和垂直夾角在±75°內選S;
3、電液推桿向下伸出方向和垂直夾角在±75°內選X。
