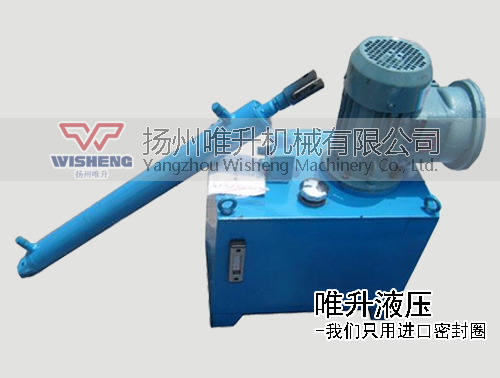

DYTF型分體式電液推桿

型號： dytf電液推桿

品牌：揚州唯升

密封：進口密封

電壓： 380V（普通/防爆）、400V（出口）、

660V（普通/防爆）、1140V（防爆）

防護等級： IP54、IP55、IP65

連接方式：鉸軸連接

驅動方式：手輪、電機

商品信息

dytf型分體式電液推桿原理與功能：
1.工作原理：dytf電液推桿以電機為動力源，在馬達的正(反)向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，通過油路積分塊送至工作缸，實現活塞桿的往復運動。

2.過載自動保護功能：當分體式電液推桿工作時，活塞桿外力超過額定輸出力或活塞到達終點時，電機仍在轉動，當油路中的油壓增加到調節壓力時，安全閥迅速準確地溢出，實現自動過載保護。電機正在轉動，但不會燒毀。

3.自鎖功能：在dytf分體式電液推桿油路集成塊中設計壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定位置，壓力油處于保壓狀態。

4.根據用戶要求，可在額定轉速范圍內無級調速。

5.根據用戶要求，可在額定輸出力范圍內無級調整推力和張力。

6.根據用戶要求，可在額定行程范圍內進行無級調節行程。

dytf分體式電液推桿型號編制的方式：

分體式電液推桿

dytf電液推桿技術參數（選型表）：

型號	額定輸出力 (10N)		額定速度 (mm/s)		電機型號	行程制造范圍 (mm)	速度制造范圍 (mm/s)
型號	推力	拉力	推速	拉速	電機型號	行程制造范圍 (mm)	速度制造范圍 (mm/s)
DYTZ450-/110	450	320	110	140	Y802-4-0.75KW	50-800	10-110
DYTZ700-/110	700	510	110	140	Y90S-4-1.1KW	50-1500	10-110
DYTZ1000-/110	1000	750	110	140	Y90L-4-1.5KW	50-1500	10-110
DYTZ1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTZ2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ4000-/80	4000	2950	80	100	Y112M-4-4KW	50-2000	10-80
DYTZ5000-/60	5000	3300	60	90	Y112M-4-4KW	50-2000	10-60
DYTZ6000-/60	6000	3800	60	90	Y132S-4-5.5KW	50-2500	5-60
DYTZ7000-/50	7000	4500	50	75	Y132S-4-5.5KW	50-2500	5-50
DYTZ8000-/50	8000	5000	50	80	Y132M-4-7.5KW	50-2500	5-50
DYTZ10000-/40	10000	6500	40	60	Y132M-4-7.5KW	50-2500	5-40
DYTZ15000-/35	15000	11000	35	45	Y132M-4-7.5KW	50-2500	5-35
DYTZ20000-/25	20000	15000	25	35	Y132M-4-7.5KW	50-2500	5-25

注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。

2、超出列表的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。

3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。

4、表中所列的電機型號及功率，指該型號dytf分體式電液推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。

DYTF型分離式電液推桿油箱尺寸及油缸尺寸:

型號	油箱尺寸										油缸尺寸
	S<1000					1000<S<2000					Φ	L1	L2	L3	R×T	D	M	M1	Φ1
	H	a	b	c	d	H	a	b	c	d	Φ	L1	L2	L3	R×T	D	M	M1	Φ1
DYTF450-/110	580	450	300	300	40	/	/	/	/	/	60	238+S	45	275+S	30×25	30	18×1.5	22×1.5	35
DYTF700-/110	590	450	300	300	40	611	500	300	300	40	76	238+S	45	275+S	30×25	30	18×1.5	27×2	35
DYTF1000-/110	610	450	300	300	40	630	500	300	300	40	76	238+S	45	275+S	30×25	30	18×1.5	27×2	35
DYTF1750-/90	630	500	300	300	40	630	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF2500-/90	650	500	300	300	40	650	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF3000-/90	650	500	300	300	40	650	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF4000-/80	670	500	300	300	40	670	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF5000-/60	700	500	350	300	50	750	600	350	300	50	95	257+S	60	297+S	40×30	40	22×1.5	48×2	45
DYTF6000-/60	700	600	350	300	50	750	600	350	350	50	127	320+S	60	370+S	45×35	45	27×1.5	48×2	45
DYTF7000-/50	700	600	350	300	50	750	600	400	350	50	127	320+S	60	370+S	45×35	45	27×1.5	48×2	63
DYTF8000-/50	740	600	350	300	50	850	700	400	400	60	140	340+S	60	390+S	45×35	45	27×1.5	48×2	63
DYTF10000-/40	740	600	350	300	50	850	700	400	400	60	152	380+S	70	430+S	50×40	50	27×1.5	64×3	70
DYTF15000-/35	780	600	400	350	50	940	700	400	400	60	168	445+S	70	505+S	50×45	50	22×1.5	64×3	70
DYTF20000-/25	950	700	450	400	60	1010	700	400	450	60	194	485+S	80	540+S	60×45	60	22×1.5	64×3	70
